PCB 산업의 변화와 기술적 대응 방안
최근 PCB(Printed Circuit Board) 산업에 대한 관심이 증가하고 있습니다. 특히, AI와 고성능 전자기기 수요의 증가로 인해 PCB 기판의 기술 발전이 급속도로 진행되고 있습니다. PCB는 전자기기의 기본적인 연결 구조를 제공하는 핵심 요소로, 그 발전은 전자기기의 성능에 직접적인 영향을 미칩니다.
PCB 기술의 발전
PCB의 설계와 생산 기술은 지속적으로 변화하고 있으며, 최근에는 초미세 드릴 비트 기술과 같은 혁신적인 기술이 등장해 관심을 받고 있습니다. 이러한 기술은 PCB의 미세 패턴을 구현하는 데 필수적이며, AI와 같은 고성능 애플리케이션의 요구사항을 충족시키기 위한 기반이 됩니다. 예를 들어, 네오티스는 최근 초미세 드릴 비트 기술을 통해 AI 및 고성능 PCB 기판에서의 경쟁력을 입증했습니다. 이는 향후 PCB 제조업체들이 강화해야 할 기술적 방향성을 제시합니다.

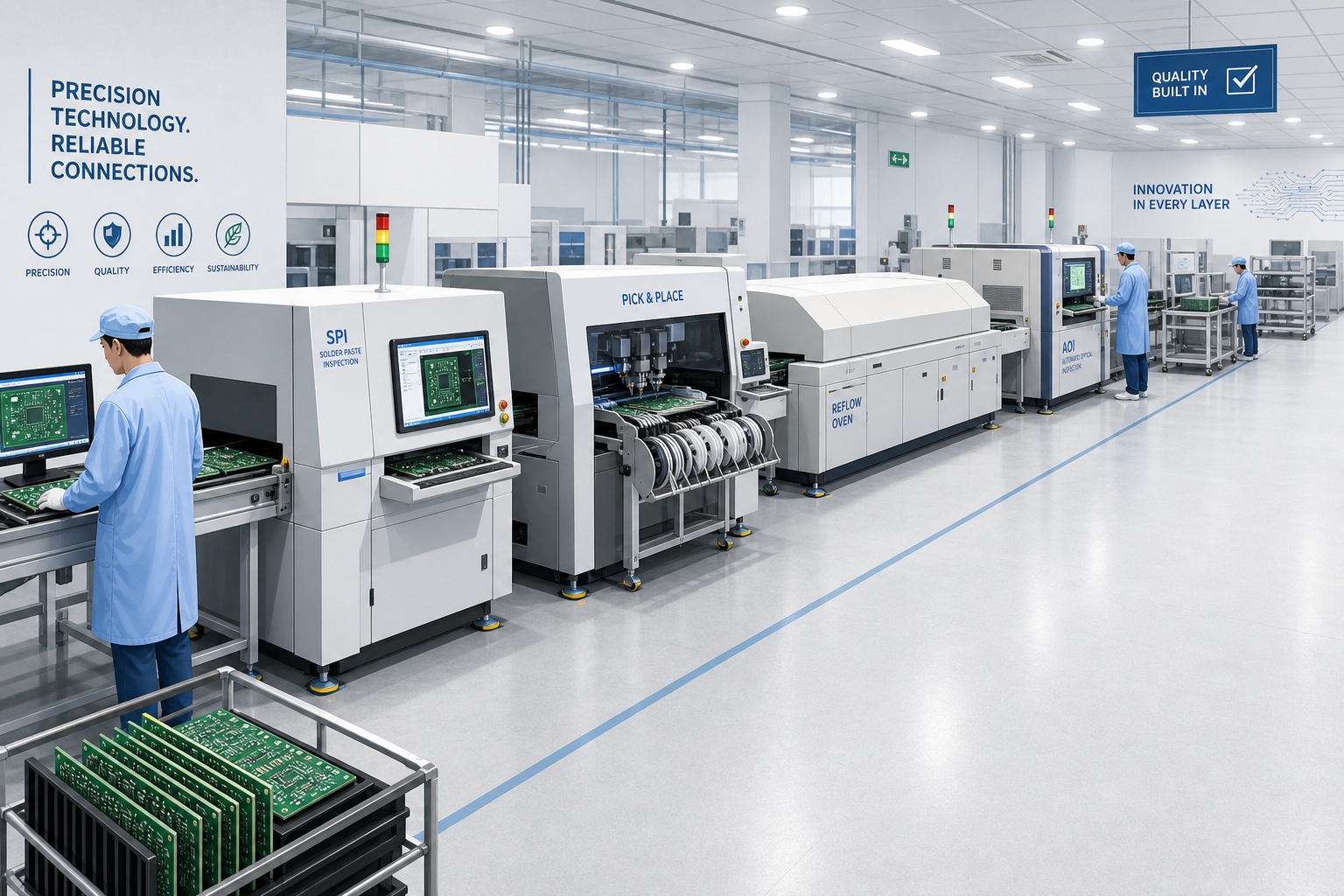

PCB 제조 공정의 전경
업계 변화의 원인
전 세계적으로 PCB 제조업체의 수가 줄어드는 현상도 눈여겨볼 만합니다. 유럽의 경우, 20년 사이에 PCB 제조업체 수가 600곳에서 150곳으로 감소했습니다. 이는 자금력과 기술력에서 중소기업이 대기업에 밀리는 모습으로, 한국의 SMT(표면실장기술) 및 검사 장비 수요가 증가하는 이유이기도 합니다. 이러한 변화는 우리나라 PCB 업체들에게 새로운 시장 기회를 제공할 수 있습니다.

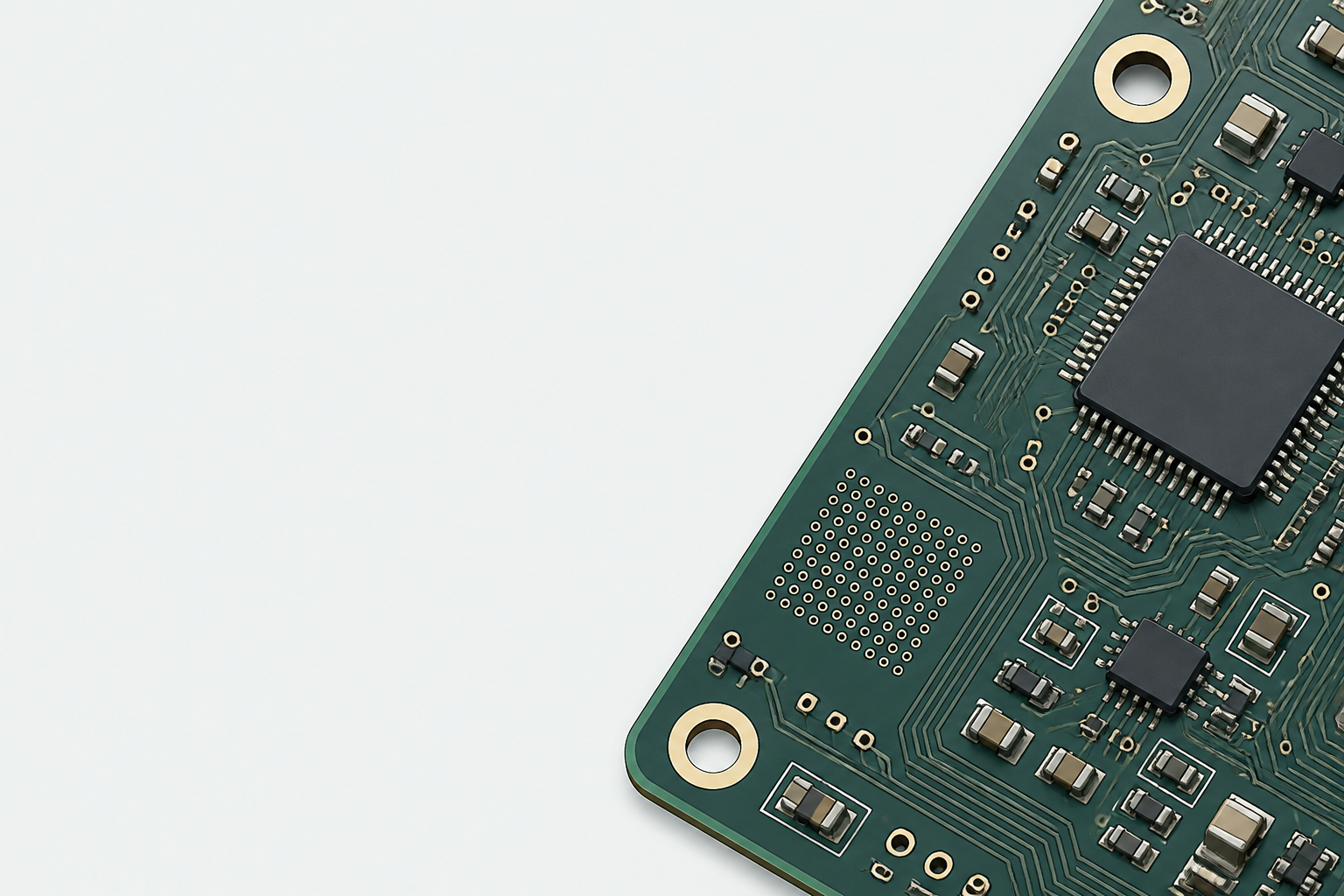

최첨단 PCB의 미세 구조
실무에서 확인해야 할 사항
PCB 설계자와 엔지니어는 이러한 변화에 발맞추어 기술적 대응 방안을 생각해야 합니다. 특히, PCB 제작 과정에서 사용하는 재료와 공정의 효율성을 높이는 것이 중요합니다. 예를 들어, PCB의 미세화가 진행됨에 따라 동박, 유리섬유와 같은 기본 소재의 특성을 면밀히 검토하고, 이를 반영한 설계를 진행해야 할 것입니다. 또한, 초미세 드릴 비트와 같은 첨단 장비의 도입 여부도 중요한 결정 요소입니다.
현재 PCB 산업은 단순한 부품 제작을 넘어, 전자기기의 성능을 좌우하는 중요한 역할을 하고 있습니다. 따라서, 이에 대한 기술적인 대응과 지속적인 기술 개발이 필요합니다.
